详情介绍

产品类别: 产品中心 箱式变电站系列

产品描述: 低损耗 高输出 节能优势明显

成套性强，结构紧凑，运行安全可靠；

造型美观，安装快捷，施工方便；

易操作性，高可靠性。

产品介绍：

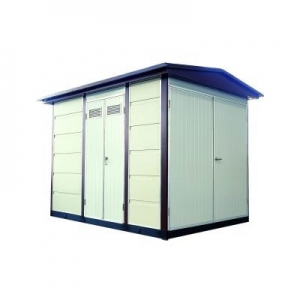

YBH系列非晶合金预装式变电站主要是由高压开关设备、非晶合金亚新注册、低压开关设备三部分组合在一起而构成的户内、外变配电成套装置，其与普通变电站的区别在于电力亚新注册的铁心是使用空载损耗更小、强度更优的非金合金带材制作而成的，确保了变电站在使用过程中的低损耗、低发热的优越性能。

使用条件：

a．环境温度+40℃～-25℃；

b．海拔高度不超过1000米；

c．相对湿度不超过95%（+25℃时），允许短时达100%；

d．安装在没有火灾、爆炸危险、化学腐蚀性及剧烈振动的场所；

e．特殊使用条件可与我公司协商确定。

产品结构:

    箱体为框架结构，用型钢焊接或由钢板拼装而成，框架外覆专用漆层，具有较强的机械性能、耐候性能、防腐蚀性能。预装式（箱式）变电站为整体结构时，箱内隔成三个相对独立的小室即高压室、亚新注册室和低温室。各室照明均随门的开闭而自动开、关。

    预装式（箱式）变电站顶部有隔热层，防止高温高寒地区因箱内温度急剧变化而产生凝露，箱体四周可增装隔热层。为使箱内温度稳定，亚新注册室、低压室设有温度自动控制装置。

箱体结构：

高压室

    高压室内装有高压环网柜或KYN28柜型，具有优级的“五防”功能。高压开关可选择压气式、产气式、六氟化硫负荷开关、真空断路器。高压柜具有对亚新注册短路、过负荷等多种保护功能。

亚新注册室

    亚新注册选用新型的非晶合金带材所制铁心的亚新注册，其保磁更小，且电阻系数更高，也更薄，在实际使用过程中这种亚新注册主要体现的优势有：

1、空载损耗比普通干变下降70%～80%，节能效果显著；

2、采用NOMEX纸绝缘系统，阻燃、防爆、防火等级高，耐热等级高（H级），过载能力更强；

3、局部放电量小、绝缘水平高、产品使用寿命长，有更好的环保优势。

低压室

    低压室分为内操作和外操作两种装配形式。室内可装计量柜、总进线柜、出线柜、电容柜及联络柜（两台亚新注册时），具有低压成套开关设备的总体功能。一般计量柜和总开关柜合为一体，即柜上部为仪表、计量箱、中下部为自动空气开关、避雷器、互感器。电容柜可手动或自动控制进行自动补偿。电容无功补偿容量一般为亚新注册容量的15-30%。

订货须知：

项目的一次方案图，并注明变电站的颜色；

变电站使用的户外环境条件；

变电站的负载设备名称及功率大小；

变电站内元器件的选择要求；

项目的名称、地点及联系方式；

提供项目所在地的电网特性。
