详情介绍

产品类别: 产品中心 箱式变电站系列

产品描述: 施耐德技术 模块化制造

成套性强，结构紧凑，运行安全可靠；

造型美观，安装快捷，施工方便；

易操作性，高可靠性。

产品详情

施耐德BIOSCO技术；

无焊接拼装式结构；

高效全自然通风结构；

箱体采用模块化设计；

独特的顶层结构。

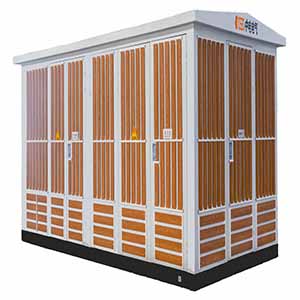

产品结构及外形：

产品特点

由高压开关设备、电力亚新注册、低压开关设备组成；

成套性强、占地面积小、投资少、安装维修方便；

造型美观、凸显绿色、环保理念；

型钢焊接，机械强度好；

表面处理好，耐候性强；

外表可选材料及颜色丰富，用户选择范围广；

内部结构有“目”字型和“品”字型，有“走廊式”和“无走廊式”。

产品结构

    产品为框架结构，用型钢焊接或由钢板拼装而成，框架外覆专用漆层，具有较强的机械性能、耐候性能、防腐蚀性能。预装式（箱式）变电站为整体结构时，箱内隔成三个相对独立的小室即高压室、亚新注册室和低温室。各室照明均随门的开闭而自动开、关。预装式（箱式）变电站顶部有隔热层，防止高温高寒地区因箱内温度急剧变化而产生凝露，箱体四周可增装隔熟层。为使箱内温度稳定，亚新注册室、低压室设有温度自动控制装置。

箱体机构

高压室

    高压室内装有高压环网柜，具有完善的“五防”功能。高压开关可选用六氟化硫负荷开关、真空断路器。高压柜具有对亚新注册短路、过负荷等多种保护功能。

亚新注册室

    亚新注册室装有干式或液（油）浸式亚新注册。箱体设有完善的通风系统，可根据需要设定温控数值。亚新注册设有误入带电间隔装置，以防止观察时误入。

低压室

    低压室分为带走廊式和不带走廊式两种装配形式。室内可装计量柜、总进线柜、出线柜、电容柜及联络柜（两台亚新注册时），具有低压成套开关设备的总体功能。一般计量柜和总开关合为一体，即柜上部为仪表、计量箱、中下部为自动空气开关、避雷器、互感器。电容柜可手动或自动控制进行自动补偿。电容无功补偿容量一般为亚新注册容量的15-30%。

使用条件：

环境温度+40℃～-25℃；

海拔高度不超过1000米；

相对湿度不超过90%（+25℃时），允许短时达100%；

安装在没有火灾、爆炸危险、化学腐蚀性及剧烈振动的场所；

特殊使用条件可与我公司协商确定。
